照明設備檢查故障的方法

一般情況下，室內配線、照明裝置的線路并不很復雜,但是,由于線路分布面較大，影響電路、電器設備正常工作的因素很多，所以，應掌握一定的技術資料及分析故障的方法，并不斷積累經驗。
必須掌握的有關技術資料和現場情況
1、本單位單線系統圖。
2、安裝接線圖、工作原理圖、設備的使用說明書及有關技術資料。
3、電源進線、各閘箱、配電盤位置,閘箱內設備裝飾情況，線路分支、走向及負荷情況

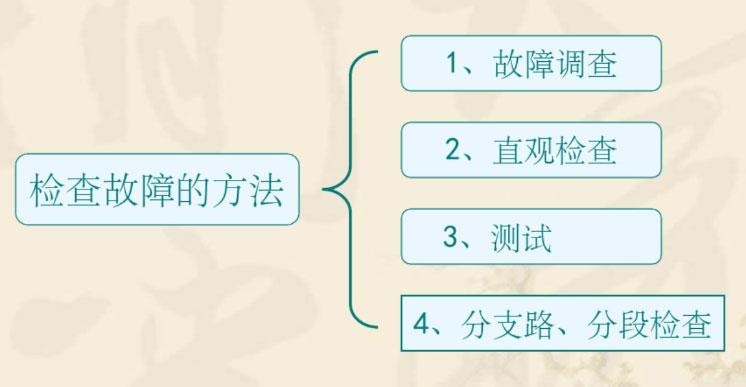

檢查故障的方法

1、故障檢查
在處理故障前應進行故障檢查，向出事故時在現場者或操作者了解故障前后的情況，以便初步判斷故障種類及故障發生的部位。
2、直觀檢查
經過故障調查,進一步通過感官進行直觀檢查,即:聞、聽、看。
聞:有無因溫度過高絕緣燒壞而發出的氣味
聽:有無放電等異常聲響
看:先沿線路巡視,查看線路上有無明顯問題,如:導線破皮、相碰、斷線、燈絲斷、燈口有進水、燒焦等,再進行重點部位檢查。
(1）熔斷器熔絲
a、熔絲一小段熔斷
一般是由于過載造成的，因熔絲質地較軟，安裝過程中容易碰傷，同時，熔絲自身也可能粗細不勻,較細處電阻較大,在過負荷時會首先熔斷。熔絲剛?cè)蹟鄷r(shí),用手觸摸插保險蓋,會覺出插保險溫度比較高。
b、熔絲爆熔
即整條熔絲均被燒熔,這種情況一般是由于線路上有短路故障造成的。
c、熔絲壓接螺釘松動造成短路。
(2)刀開關、熔斷器過熱
a、螺釘孔上封的火漆熔化，有流淌痕跡，這是由于該電器過熱造成的。
b、紫銅部分表面生成黑色氧化銅并退火變軟;壓接螺釘焊死無法松動,也是由于過熱造成的。
c、由于導線與刀開關、熔斷器接線端壓接不實，造成過熱,使導線表面氧化、接觸不良;鋁導線若直接壓接在銅導線上，由于“電化腐蝕”現象,鋁導線也易被腐蝕，使得接觸電阻過大，出現過熱,導致短路。
(3）燈具、開關有無短路、斷路。
3、測試
除了對線路、電氣設備進行直觀檢查外，應充分利用試電筆、萬用表、試燈等進行測試。

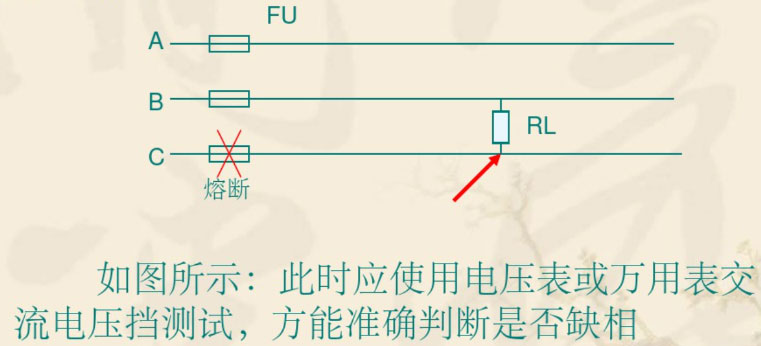

其中應注意:當有缺相故障時，只有試電筆檢查有無電是不夠的,當線路上相線間接有負荷時,試電筆會發光而誤認為該相未斷。如圖:

4、分支路、分段檢查
對待查電路,可按支路或用“對分法”分段進行檢查，縮小故障范圍,逐漸逼近故障點。
